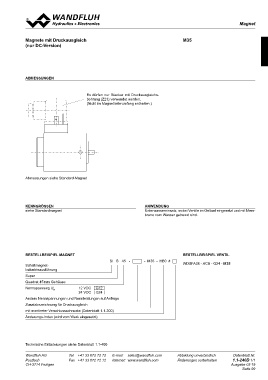

Page 99 - Softbound_Edition_19_de
P. 99
MMagagnneteet
Magnete mit Druckausgleich M35
(nur DC-Version)
abMessungen
Es dürfen nur Stecker mit Druckausgleichs-
bohrung (Z23) verwendet werden.
(Nicht im Magnetlieferumfang enthalten.)
Abmessungen siehe Standard-Magnet anwenDung
Unterwassereinsatz, wobei Ventile im Oelbad eingesetzt und mit Mem-
kenngrössen
siehe Standardmagnet brane vom Wasser getrennt sind.
besTeLLbeIsPIeL MagneT besTeLLbeIsPIeL VenTIL
WDSFA06 - ACB - G24 - M35
SI S 45 - - M35 - HB0 #
Schaltmagnet-
Industrieausführung
Super
Quadrat 45 mm Gehäuse
Nennspannung UN 12 VDC G12
24 VDC G24
Andere Nennspannungen und Nennleistungen auf Anfrage
Zusatzbezeichnung für Druckausgleich
mit montierter Verschlussschraube (Datenblatt 1.1-300)
Änderungs-Index (wird vom Werk eingesetzt)
Technische Erläuterungen siehe Datenblatt 1.1-400
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-240D 1/1
CH-3714 Frutigen Ausgabe 03 19
