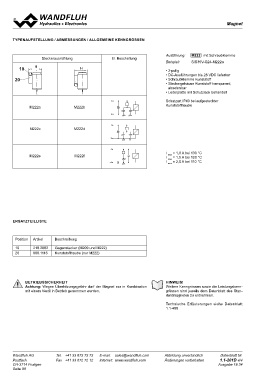

H

MMagagnneteet

TYPENAUFSTELLUNG / ABMESSUNGEN / ALLGEMEINE KENNGRÖSSEN

Steckerausrichtung El. Beschaltung Ausführung: M222 mit Schraubklemme
H Beispiel: SIS35V-G24-M222a

10 H • 2-polig
20 • DC-Ausführungen bis 28 VDC lieferbar
• Schraubklemme Kunststoff
• Steckergehäuse Kunststoff transparent,

abnehmbar
• Leiterplatte mit Schutzlack behandelt

1 Schutzart IP40 bei aufgesteckter
Kunststoffhaube
M222a M222b
M209aM222d 2
H
M222c grün grün

1

2 grün rot

-1

M222e M222f +2 I max = 1,0 A bei 130 °C
M209a M209b I max = 1,5 A bei 120 °C
grün I max = 2,0 A bei 110 °C

* Für Proportional-Magnete
nicht empfohlen

ERSATZTEILLISTE

M209b Beschreibung
Position Artikel

10 219.2802 Gegenstecker (M209 und M222)
20 088.1116 Kunststoffhaube (nur M222)

BETRIEBSSICHERHEIT HINWEIS!
Achtung: Wegen Überhitzungsgefahr darf der Magnet nur in Kombination Weitere Kenngrössen sowie die Leistungskenn-
mit einem Ventil in Betrieb genommen werden. grössen sind jeweils dem Datenblatt des Stan-
dardmagneten zu entnehmen.

Technische Erläuterungen siehe Datenblatt
1.1-400

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-201D 4/4
CH-3714 Frutigen Ausgabe 18 34
