MMagagnneteet

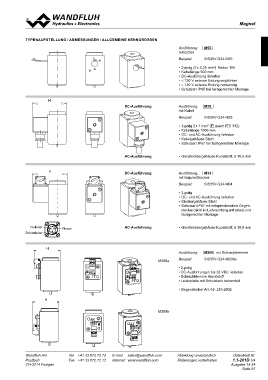

TYPENAUFSTELLUNG / ABMESSUNGEN / ALLGEMEINE KENNGRÖSSEN Ausführung: M55
H mit Litzen SIS35V-G24-M55

Beispiel:

• 2-polig (2 x 0,25 mm2) Radox 155
• Kabellänge 500 mm
• DC-Ausführung lieferbar
• < 120 V externe Erdung empfohlen
• > 120 V externe Erdung notwendig
• Schutzart IP65 bei fachgerechter Montage

HH DC-Ausführung Ausführung: M28
H mit Kabel SIS35V-G24-M28
AC-Ausführung
H DC-Ausführung Beispiel:

AC-Ausführung • 3-polig 2 x 1 mm2 [E] (nach IEC 332)

• Kabellänge 1500 mm

• DC- und AC-Ausführung lieferbar

H•• Kabelgehäuse Stahl Montage
Schutzart IP67 bei fachgerechter

HH • Gleichrichtergehäuse Kunststoff, h 10,5 mm

H Ausführung: M34
mit Bajonettstecker
H
Beispiel: SIS35V-G24-M34

HH • 3-polig
H• DC- und AC-Ausführung lieferbar
Nulleiter H
Schutzleiter • Steckergehäuse Stahl
• Schutzart IP67 mit entsprechendem Gegen-

stecker (nicht im Lieferumfang enthalten) und
fachgerechter Montage

Phase • Gleichrichtergehäuse Kunststoff, h 10,5 mm

H
Ausführung: M209 mit Schraubklemme

M209a Beispiel: SIS35V-G24-M209a

HH • 2-polig
• DC-Ausführungen bis 28 VDC lieferbar

• Schraubklemme Kunststoff

• Leiterplatte mit Schutzlack behandelt

• Gegenstecker Art.-Nr. 219.2802

H

M209b

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-201D 3/4
CH-3714 Frutigen Ausgabe 18 34

Seite 97
