MMagagnneteet

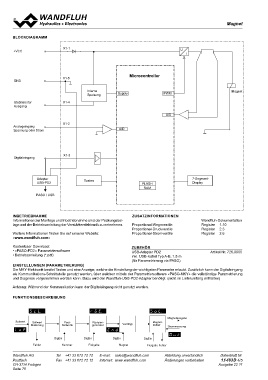

BLOCKDIAGRAMM X1-1
+VCC
GND X1-5 Interne Supply PWM Magnet
X1-4 Speisung A/D
Stabilisierter
Ausgang X1-2
Analogeingang A/D
Spannung oder Strom
Digitaleingang X1-3
Adapter Tasten FLASH 7-Segment-
USB-PD2 RAM Display
PASO / USB
INBETRIEBNAHME ZUSATZINFORMATIONEN Wandfluh-Dokumentation
Informationen zur Montage und Inbetriebnahme sind der Packungsbei- Register 1.10
lage und der Betriebsanleitung der Verstärkerelektronik zu entnehmen. Proportional-Wegeventile Register 2.3
Proportional-Druckventile Register 2.6
Weitere Informationen finden Sie auf unserer Website: Proportional-Stromventile
«www.wandfluh.com»
Kostenloser Download: ZUBEHÖR Artikel Nr. 726.9900
• «PASO-PD2» Parametriersoftware USB-Adapter PD2
• Betriebsanleitung (*.pdf)
inkl. USB-Kabel Typ A-B, 1,8 m
(für Parametrierung via PASO)
EINSTELLUNGEN (PARAMETRIERUNG)
Die MKY-Elektronik besitzt Tasten und eine Anzeige, welche die Einstellung der wichtigsten Parameter erlaubt. Zusätzlich kann der Digitaleingang
als Kommunikations-Schnittstelle genutzt werden, über welchen mittels der Parametriersoftware «PASO-MKY» die vollständige Parametrierung
und Diagnose vorgenommen werden kann. Dazu wird der Wandfluh-USB-PD2-Adapter benötigt. (nicht im Lieferumfang enthalten)
Achtung: Während der Kommunikation kann der Digitaleingang nicht genutzt werden.
FUNKTIONSBESCHREIBUNG
Sollwert Sollwert Fest- Rampen- Ventiltyp Magnet- Magnetausgabe
Skalierung Sollwerte generator treiber Strommessung
Fehler DigEin DigEin DigEin DigEin
Nummer Freigabe Magnet Freigabe Fehler
Wandfluh AG
Postfach Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
CH-3714 Frutigen Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-183D 4/5
