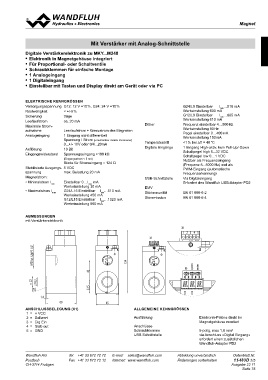

MMagagnneteet

Mit Verstärker mit Analog-Schnittstelle

Digitale Verstärkerelektronik zu MKY...M248

• Elektronik in Magnetgehäuse integriert
• Für Proportional- oder Schaltventile
• Schraubklemmen für einfache Montage
• 1 Analogeingang
• 1 Digitaleingang
• Einstellbar mit Tasten und Display direkt am Gerät oder via PC

ELEKTRISCHE KENNGRÖSSEN

Versorgungsspannung G12: 12 V +10 %, G24: 24 V +10 % G24/L9 Einstellbar Imin…510 mA
Werkeinstellung 600 mA
Restwelligkeit < +/-5 % G12/L9 Einstellbar Imin…685 mA
Werkeinstellung 610 mA
Sicherung träge Frequenz einstellbar 4…500 Hz
Werkeinstellung 80 Hz
Leerlaufstrom ca. 20 mA Dither Pegel einstellbar 0…400 mA
Werkeinstellung 150 mA
Maximale Strom- Leerlaufstrom + Grenzstrom des Magneten Temperaturdrift <1 % bei ∆T = 40 °C
aufnahme Digitale Eingänge 1 Eingang High-aktiv, kein Pull-Up/-Down
Schaltpegel high 6...32 VDC
Analogeingang 1 Eingang nicht differentiell USB-Schnittstelle Schaltpegel low 0…1 VDC
Spannung / Strom (umschaltbar mittels Parameter) EMV Nutzbar als Frequenzeingang
0...+/- 10V oder 0/4...20mA Störimmunität (Frequenz 5...5000 Hz) und als
Störemission PWM-Eingang (automatische
Auflösung 10 Bit Frequenzerkennung)
Via Digitaleingang
Eingangswiderstand Spannungseingang >100 kΩ Erfordert den Wandfluh USB-Adapter PD2

(Eingangsstrom < 5 mA) EN 61 000-6-2
EN 61 000-6-4
Bürde für Stromeingang = 124 Ω

Stabilisierte Ausgangs- 5 VDC

spannung max. Belastung 20 mA

Magnetstrom:

• Minimalstrom Imin Einstellbar 0…Imax mA
• Maximalstrom Imax Werkeinstellung 30 mA
G24/L15 Einstellbar Imin…510 mA
Werkeinstellung 450 mA
G12/L15 Einstellbar Imin…1020 mA
Werkeinstellung 960 mA

ABMESSUNGEN
mit Verstärkerelektronik

X1
12345

X1

12345

M20x1.5/NPT 1/2" 22.5 42 up
124 down
enter

Ø 22
Ø 18.2

20° 45

1.4 45
60 ALLGEMEINE KENNGRÖSSEN

ANSCHLUSSBELEGUNG (X1) Ausführung Elektronik-Platine direkt im
1 = + VCC Magnetgehäuse montiert
2 = Sollwert Anschlüsse
3 = Dig Ein Schraubklemme 5-polig, max 1,0 mm2
4 = Stab out USB Schnittstelle via Anschluss «Digital Eingang»
5 = GND erfordert einen zusätzlichen
Wandfluh-Adapter PD2

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-183D 3/5
CH-3714 Frutigen Ausgabe 22 11
