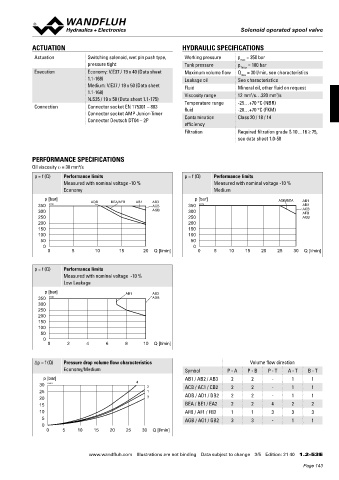

Solenoid operated spool valve
                                                                                     Solenoid operated spool valve


            ACTUATION                                            HYDRAULIC SPECIFICATIONS
             Actuation          Switching solenoid, wet pin push type,   Working pressure  p  = 350 bar
                                                                                     max
                                pressure tight                    Tank pressure      p Tmax  = 100 bar
             Execution          Economy: V.E37 / 19 x 40 (Data sheet   Maximum volume flow  Q  = 30 l/min, see characteristics
                                                                                      max
                                1.1-168)                          Leakage oil        See characteristics
                                Medium: V.E37 / 19 x 50 (Data sheet   Fluid          Mineral oil, other fluid on request
                                1.1-168)                          Viscosity range    12 mm /s…320 mm /s
                                                                                         2
                                                                                                  2
                                N.S35 / 19 x 50 (Data sheet 1.1-175)
             Connection         Connector socket EN 175301 – 803  Temperature range   -25…+70 °C (NBR)
                                                                  fluid
                                                                                     -20…+70 °C (FKM)
                                Connector socket AMP Junior-Timer
                                Connector Deutsch DT04 – 2P       Contamination      Class 20 / 18 / 14
                                                                  efficiency
                                                                  Filtration         Required filtration grade ß 10…16 ≥ 75,
                                                                                     see data sheet 1.0-50

            PERFORMANCE SPECIFICATIONS
            Oil viscosity u = 30 mm /s
                             2
             p = f (Q)  Performance limits                        p = f (Q)  Performance limits
                       Measured with nominal voltage -10 %                  Measured with nominal voltage -10 %
                       Economy                                              Medium
                 p [bar]         ADB    BEA/AFB  AB1   AB3           p [bar]                       ADB/BEA  AB1
              350  K1118                               ACB         350  K1119                              AB3
              300                                      AGB         300                                     ACB
                                                                                                           AFB
              250                                                  250                                     AGB
              200                                                  200
              150                                                  150
              100                                                  100
               50                                                   50
                0                                                    0
                  0       5       10       15      20  Q [l/min]       0    5    10    15    20   25    30  Q [l/min]

             p = f (Q)  Performance limits
                       Measured with nominal voltage  -10 %
                       Low Leakage
                 p [bar]                     AB1       AB3
              350  K1120                               ADB
              300
              250
              200
              150
              100
               50
                0
                  0      2     4      6      8     10  Q [l/min]


             Δp = f (Q)  Pressure drop volume flow characteristics                       Volume flow direction
                       Economy/Medium                             Symbol         P - A  P - B  P - T  A - T  B - T
                p [bar]                                           AB1 / AB2 / AB3  2     2      -      1      1
               30  K1121                         4   2            ACB / AC1 / CB2  2     2      -      1      1
               25                                    1
               20                                    3            ADB / AD1 / DB2  2     2      -      1      1
               15                                                 BEA / BE1 / EA2  2     2      4      2      2
               10                                                 AFB / AF1 / FB2  1     1      3      3      3
                5                                                 AGB / AG1 / GB2  3     3      -      1      1
                0
                 0     5    10    15    20   25    30  Q [l/min]


                                www.wandfluh.com  Illustrations are not binding  Data subject to change  3/5  Edition: 21 40  1.2-53 E
