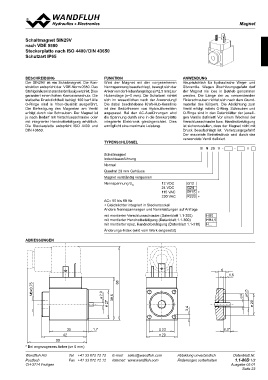

Page 23 - Softbound_Edition_19_de

MMagagnneteet

Schaltmagnet SIN29V
nach VDE 0580
Steckerplatte nach ISO 4400 / DIN 43650
Schutzart IP65

bESchrEIbuNg fuNktION aNwENDuNg
Der SIN29V ist ein Schaltmagnet. Die Kon- Wird der Magnet mit der vorgesehenen Hauptsächlich für hydraulische Wege- und
struktion entspricht der VDE-Norm 0580. Das Nennspannung beaufschlagt, bewegt sich der Sitzventile. Wegen Überhitzungsgefahr darf
Stahlgehäuse ist standardmässig verzinkt. Dies Anker von der Hubanfangslage (s=2,5 mm) zur der Magnet nie lose in Betrieb genommen
garantiert einen hohen Korrosionsschutz. Die Hubendlage (s=0 mm). Die Schaltzeit richtet werden. Die Länge der zu verwendenden
statische Druckdichtheit beträgt 160 bar! Alle sich im wesentlichen nach der Anwendung! Fixierschrauben richtet sich nach dem Grund-
O-Ringe sind in Viton-Qualität ausgeführt. Die dabei beschriebene Kraft-Hub-Kennlinie material des Körpers. Die Abdichtung zum
Die Befestigung des Magneten am Ventil ist den Bedürfnissen von Hydraulikventilen Ventil erfolgt mittels O-Ring. Schrauben und
erfolgt durch vier Schrauben. Der Magnet ist angepasst. Bei den AC-Ausführungen wird O-Ringe sind in den Datenblätter der jeweili-
je nach Bedarf mit Verschlussschraube oder die Spannung durch eine in die Steckerplatte gen Ventile definiert! Vor einem Wechsel der
mit integrierter Handnotbetätigung erhältlich. integrierte Elektronik gleichgerichtet. Dies Verschlussschraube bzw. Handnotbetätigung
Die Steckerplatte entspricht ISO 4400 und ermöglicht eine maximale Leistung. ist sicherzustellen, dass der Magnet nicht mit
DIN 43650. Druck beaufschlagt ist. Verletzungsgefahr!
tyPENSchlüSSEl Der maximale Betriebsdruck wird durch das
verwendete Ventil definiert.

SI N 29 V - - #

Schaltmagnet
Industrieausführung

Normal

Quadrat 29 mm Gehäuse

Magnet vollständig vergossen

Nennspannung UN 12 VDC G12
24 VDC G24

115 VAC R115 ∗

230 VAC R230 ∗

AC= 50 bis 60 Hz

∗ Gleichrichter integriert in Steckersockel

Andere Nennspannungen und Nennleistungen auf Anfrage

mit montierter Verschlussschraube (Datenblatt 1.1-300) HB0
mit montierter Handnotbetätigung (Datenblatt 1.1-300) HB4,5
mit montierter spez. Handnotbetätigung (Datenblatt 1.1-310) H...

Änderungs-Index (wird vom Werk eingesetzt)

abmESSuNgEN

6
1,6

M8x0,75
2,9
27
39,5

68
3,4

4
6,5
20

35 1,7 23 6,3*
42 29
55
E-mail: sales@wandfluh.com
* Bei angezogenem Anker (s= 0 mm) Internet: www.wandfluh.com

Wandfluh AG Tel. +41 33 672 72 72 Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Änderungen vorbehalten 1.1-80D 1/2
CH-3714 Frutigen Ausgabe 05 01

Seite 23
