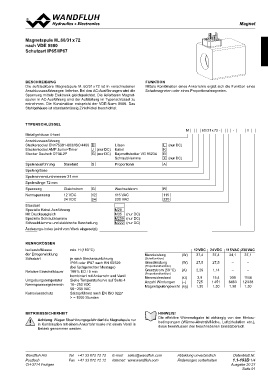

MMagagnneteet

Magnetspule M..60/31 x 72
nach VDE 0580
Schutzart IP65/IP67

BESCHREIBUNG FUNKTION
Die aufsteckbare Magnetspule M..60/31 x 72 ist in verschiedenen Mittels Kombination eines Ankerrohrs ergibt sich die Funktion eines
Anschlussausführungen lieferbar. Bei den AC-Ausführungen wird die
Spannung mittels Elektronik gleichgerichtet. Die lieferbaren Magnet- Schaltmagneten oder eines Proportionalmagneten.
spulen in AC-Ausführung sind der Aufstellung im Typenschlüssel zu
entnehmen. Die Konstruktion entspricht der VDE-Norm 0580. Das
Stahlgehäuse ist standardmässig Zink/Nickel beschichtet.

TYPENSCHLÜSSEL

M 60 /31 x 72 - - #

Metallgehäuse 4-kant

Anschlussausführung

Steckersockel EN175301-803/ISO 4400 D Litzen L (nur DC)
Kabel K
Steckersockel AMP Junior-Timer J (nur DC) Bajonettstecker VG 95234 B
Schraubklemme X (nur DC)
Stecker Deutsch DT04-2P G (nur DC)

Spulenausführung Standard S Proportional A

Spulengrösse

Spuleninnendurchmesser 31 mm

Spulenlänge 72 mm

Spannung Gleichstrom G Wechselstrom R

Nennspannung 12 VDC 12 115 VAC 115
24 VDC 24 230 VAC 230

Standard M28
Spezielle Kabel-Ausführung M35 (nur DC)
Mit Druckausgleich M209 (nur DC)
Spezielle Schraubklemme M222 (nur DC)
Schraubklemme und elektrische Beschaltung

Änderungs-Index (wird vom Werk eingesetzt)

KENNGRÖSSEN min. H (180 °C) Nennleistung (W) 12 VDC 24 VDC 115 VAC 230 VAC
Isolierstoffklasse 37,4 37,4 34,1 37,1
der Erregerwicklung je nach Steckerausführung
Schutzart IP65 oder IP67 nach EN 60 529 (Schaltfunktion)
(bei fachgerechter Montage)
Relative Einschaltdauer 100 % ED / 5 min Grenzleistung (W) 27,5 27,5 – –
kombiniert mit Ankerrohr und Ventil
Umgebungstemperatur Siehe Temperaturkurve auf Seite 4 (Proportionalfunktion)
Nennspannungsbereich 10 – 250 VDC
50 – 250 VAC Grenzstrom (50 °C) (A) 2,29 1,14 – –
Korrosionsschutz Salzsprühtest nach EN ISO 9227
> = 1000 Stunden (Proportionalfunktion)

Nennwiderstand (Ω) 3,9 15,4 309 1146
725 1 451 6463 12'438
Anzahl Windungen (–) 1,30 1,30 1,30 1,30

Magnetspulengewicht (kg)

BETRIEBSSICHERHEIT HINWEIS!
Die effektive Wärmeabgabe ist abhängig von den Einbau­
Achtung: Wegen Überhitzungsgefahr darf die Magnetspule nur bedingungen (Wärme­Abstrahlfläche, Luftzirkulation etc.),
in Kombination mit einem Ankerrohr sowie mit einem Ventil in diese beeinflussen den beschriebenen Einsatzbereich.
Betrieb genommen werden.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-193D 1/4
CH-3714 Frutigen Ausgabe 20 27
