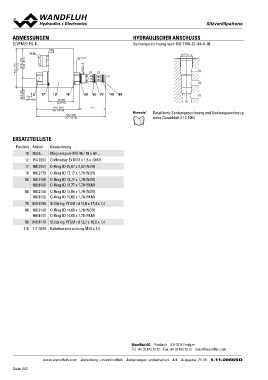

ABMESSUNGEN SitzventSiliptzavtreonntiel
SLYPM22-FG-K.. HYDRAULISCHER ANSCHLUSS
110 Senkungszeichnung nach ISO 7789–22–04–0–98
93.3 (K9) s27 M22x1.5
114 (K10)
M22x1.5 (3) (2) (3)
(70.8) (K9)
(90.5) (K10) (2)
(1) (1)
(1)
22.5 (K9) 12 17 10 18 50 60 70 90 80
23.5 (K10) Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
MD= 9Nm 60 (K9) 61.1 siehe Datenblatt 2.13-1004
62 (K10)
104.1 (K9)
106.1 (K10)
165.2 (K9)
167.2 (K10)
ERSATZTEILLISTE
Position Artikel Bezeichnung
10 263.6... Magnetspule MK.45 / 18 x 60-...
12 154.2203 Griffmutter Ex M18 x 1,5 x 30 K9
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
70 049.8196 Stützring PTSM rd 14,5 x 17,4 x 1,4
80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)
90 049.8176 Stützring PTSM rd 12,7 x 15,6 x 1,4
110 111.1080 Kabelverschraubung M20 x 1,5
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 18 1.11-2066SD
