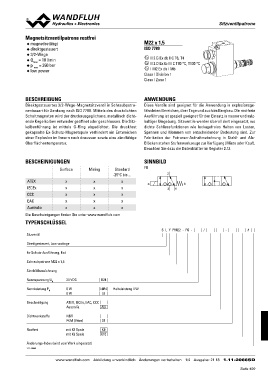

SitzventSiliptzavtreonntiel
Magnetsitzventilpatrone rostfrei M22 x 1,5
◆ magnetbetätigt
◆ direktgesteuert ISO 7789
◆ 3/2-Wege
lpQommwaaxxp==o13w05e0l/rmbainr x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1
BESCHREIBUNG ANWENDUNG
Direktgesteuertes 3/2-Wege-Magnetsitzventil in Schraubpatro- Diese Ventile sind geeignet für die Anwendung in explosionsge-
nenbauart für Senkung nach ISO 7789. Mittels des druckdichten fährdeten Bereichen, über Tage und auch im Bergbau. Die rostfreie
Schaltmagneten wird der druckausgeglichene, metallisch dicht- Ausführung ist speziell geeignet für den Einsatz in nasser und salz-
ende Kegelkolben entweder geöffnet oder geschlossen. Die Sitz- haltiger Umgebung. Sitzventile werden überall dort eingesetzt, wo
kolbenführung ist mittels O-Ring abgedichtet. Die druckfest dichte Schliessfunktionen wie leckagefreies Halten von Lasten,
gekapselte Ex-Schutz-Magnetspule verhindert ein Entweichen Spannen und Klemmen von entscheidender Bedeutung sind. Zur
einer Explosion im Innern nach draussen sowie eine zündfähige Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-
Oberflächentemperatur. Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf).
Beachten Sie dazu die Datenblätter im Register 2.13.
BESCHEINIGUNGEN Mining Standard SINNBILD
-25°C bis…
Surface FG
2
ATEX xxx ab
IECEx
CCC xxx 31
EAC
xxx
xxx
Australia x x x
Die Bescheinigungen finden Sie unter www.wandfluh.com
TYPENSCHLÜSSEL
S L Y PM22 - FG - / - #
Sitzventil
Direktgesteuert, Low wattage
Ex-Schutz-Ausführung, Exd
Schraubpatrone M22 x 1,5
Sinnbildbezeichnung
Nennspannung UN 24 VDC G24
Nennleistung PN
6W L6R4 Halteleistung 4 W
6W L6
Bescheinigung ATEX, IECEx, EAC, CCC
Australia AU
Dichtwerkstoffe NBR
FKM (Viton)
D1
Rostfrei mit K8 Spule K9
mit K9 Spule K10
Änderungs-Index (wird vom Werk eingesetzt)
1.11-2066S
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 18 1.11-2066SD
