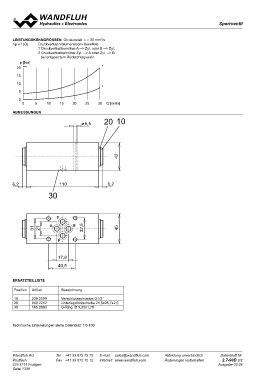

P. 1348
LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s SSppererrvrevnentitleil
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie B
1 Druckverlustkennlinie A --> Zyl. oder B --> Zyl.
2 ADEruRcVkAve6rlustkennlinie Zyl. --> A oder Zyl. --> B AERVB6
bei entsperrtem Rückschlagventil
p [bar] 1
20 K0321
15
10 2
T 5B A PT B A PT
0
0 5 10 15 20 25 30 Q [l/min]
ABMESSUNGEN
5,5 20 10
6,2 110 31 6,2
21
30 32,5
45 42
T B
A
P
17,8
40,5
ERSATZTEILLISTE Bezeichnung
Position Artikel Verschlussschraube G1/2"
Unterlegdichtscheibe 21,5x28,7x2,5
10 239.2100 O-Ring ID 9,25x1,78
20 049.2212
30 160.2093
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.7-90D 2/2
CH-3714 Frutigen Ausgabe 03 26
