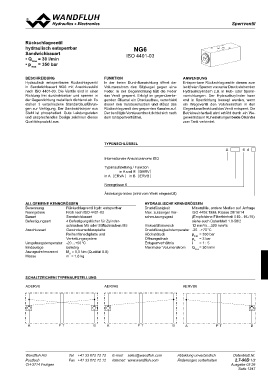

Rückschlagventil NG6
hydraulisch entsperrbar
Sandwichbauart ISO 4401-03
• Qmax = 30 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Hydraulisch entsperrbares Rückschlagventil In der freien Durchflussrichtung öffnet der Entsperrbare Rückschlagventile dienen zum
in Sandwichbauart NG6 mit Anschlussbild Volumenstrom den Sitzkegel gegen eine leckfreien Sperren von unter Druck stehenden
nach ISO 4401-03. Die Ventile sind in einer Feder. In der Gegenrichtung hält die Feder Hydraulikzylindern z.B. in Hub- oder Spann-
Richtung frei durchströmbar und sperren in das Ventil gesperrt. Erfolgt im gegenüberlie- vorrichtungen. Der Hydraulikzylinder kann
der Gegenrichtung metallisch dichtend ab. Es genden Ölkanal ein Druckaufbau, verschiebt erst in Sperrichtung bewegt werden, wenn
stehen 3 verschiedene Standardausführun- dieser den Vorsteuerkolben und stösst das ein Wegeventil den Volumenstrom in den
gen zur Verfügung. Der Sandwichkörper aus Rückschlagventil des gesperrten Kanales auf. Gegenkanal lenkt und das Ventil entsperrt. Die
Stahl ist phosphatiert. Gute Leistungsdaten Der benötigte Vorsteuerdruck richtet sich nach Betriebssicherheit wird erhöht durch ein We-
und ansprechendes Design zeichnen dieses dem Entsperrverhältnis. geventil das in Ruhestellungen beide Ölkanäle
Qualitätsprodukt aus. zum Tank verbindet.

TYPENSCHLÜSSEL A 6 #

Internationale Anschlussnorm ISO
Typenaufstellung / Funktion

in A und B DERV
in A ERVA in B ERVB
Nenngrösse 6
Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Rückschlagventil hydr. entsperrbar Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG6 nach ISO 4401-03 Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14

Bauart Sandwichbauart schmutzungsgrad (Empfohlene Filterfeinheit ß10...16≥75)

Befestigungsart 4 Befestigungslöcher für Zylinder- siehe auch Datenblatt 1.0-50/2

schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatte Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatte und Höchstdruck pmax = 350 bar
Öffnungsdruck pö = 3 bar
Verkettungssystem Entsperrverhältnis i =1:5

Umgebungstemperatur -20…+50 °C

Einbaulage beliebig Maximaler Volumenstrom Qmax = 30 l/min

Anzugsdrehmoment MD = 5,5 Nm (Qualität 8.8)
Masse m = 1,6 kg

SCHALTZEICHEN / TYPENAUFSTELLUNG AERVA6 AERVB6
ADERV6

A PT BA PT BA PT B

Wandfluh AG Tel. +41 33 672 72 72 E-mail: swawlews.@wawnadnflduf5hlu.,ch5o.cmom 20 10Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: Änderungen vorbehalten 2.7-90D 1/2
CH-3714 Frutigen Ausgabe 03 26
