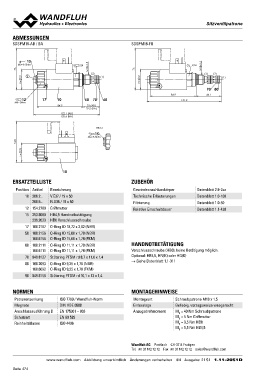

P. 474

SitzventSiliptzavtreonntiel

ABMESSUNGEN                                                                  SDSPM18-FG

SDSPM18-AB / BA76                              M18x1.5s24                                                                                                                                     s24
      V= 37                                                                                            76
           15                                                (2)                                                                                                                                            (3) (2)
                                                                                                             V= 37(1)                                                                                                            (1)
      MD= 9.5Nm                                                                                                                                                                        M18x1.5

                 E

                                                                                               84.9                                                                                             90 80
                                                                                                           137.2
                                                                                                                                                                                                46.1

      12     17 10                             50 70            60

MD= 5Nm                        84.9              31 (AB)
                                                29.5 (BA)
                                   122.1 (AB)
                                   120.6 (BA)

                                                         HB4.5

                                                    15

                                               MD= 5.5Nm

74.8
      N= 35

                        10

ERSATZTEILLISTE                                                              ZUBEHÖR

Position     Artikel   Bezeichnung                                            Gewindeanschlusskörper                                                                                          Datenblatt 2.9-2xx
       10                                                                     Technische Erläuterungen                                                                                        Datenblatt 1.0-100
             206.2...  V.E37 / 19 x 50                                        Filtrierung                                                                                                     Datenblatt 1.0-50
       12    260.5...  N.S35 / 19 x 50                                        Relative Einschaltdauer                                                                                         Datenblatt 1.1-430
       15
             154.2700  Griffmutter                                           HANDNOTBETÄTIGUNG
       17
       50    253.8000  HB4,5 Handnotbetätigung                               Verschlussschraube (HB0), keine Betätigung möglich.
             239.2033  HB0 Verschlussschraube
       60                                                                    Optional: HB4,5, HN(K) oder HG(K)
             160.2187  O-Ring ID 18,72 x 2,62 (NBR)
       70                                                                    → Siehe Datenblatt 1.1-311
       80    160.2156  O-Ring ID 15,60 x 1,78 (NBR)
             160.6156  O-Ring ID 15,60 x 1,78 (FKM)
       90
             160.2111  O-Ring ID 11,11 x 1,78 (NBR)
             160.6111  O-Ring ID 11,11 x 1,78 (FKM)

             049.8137  Stützring PTSM rd 8,7 x 11,6 x 1,4

             160.2093  O-Ring ID 9,25 x 1,78 (NBR)
             160.6092  O-Ring ID 9,25 x 1,78 (FKM)

             049.8156  Stützring PTSM rd 10,1 x 13 x 1,4

NORMEN                                                                       MONTAGEHINWEISE

 Patronensenkung        ISO 7789 / Wandfluh-Norm                             Montageart        Schraubpatrone M18 x 1,5
 Magnete                DIN VDE 0580                                         Einbaulage        Beliebig, vorzugsweise waagerecht
 Anschlussausführung D  EN 175301 – 803                                      Anzugsdrehmoment  MD = 40 Nm Schraubpatrone
 Schutzart              EN 60 529                                                              MD = 5 Nm Griffmutter
 Reinheitsklasse        ISO 4406                                                               MD = 9,5 Nm HB0
                                                                                               MD = 5,5 Nm HB4,5

                                                                                              Wandfluh AG Postfach CH-3714 Frutigen
                                                                                              Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                       www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 51 1.11-2051D
