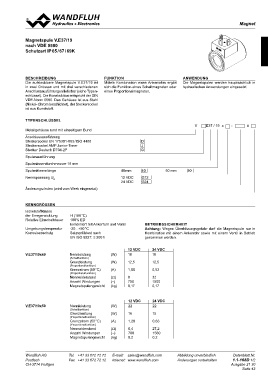

Page 43 - Softbound_Edition_19_de

MMagagnneteet

Magnetspule V.E37/19
nach VDE 0580
Schutzart IP 65 / 67 / 69K

BESCHREIBUNG FUNKTION ANWENDUNG
Die aufsteckbare Magnetspule V.E37/19 ist Mittels Kombination eines Ankerrohrs ergibt Die Magnetspulen werden hauptsächlich in
in zwei Grössen und mit drei verschiedenen sich die Funktion eines Schaltmagneten oder
Anschlussausführungen lieferbar (siehe Typen- eines Proportionalmagneten. hydraulischen Anwendungen eingesetzt.
schlüssel). Die Konstruktion entspricht der DIN
VDE-Norm 0580. Das Gehäuse ist aus Stahl
(Nickel- Chrom beschichtet), der Steckersockel
ist aus Kunststoff.

TYPENSCHLÜSSEL V E37 / 19 x - #

Metallgehäuse rund mit einseitigem Bund D
Anschlussausführung J
Steckersockel EN 175301-803 / ISO 4400 G
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04-2P 40 mm 40 50 mm 50
Spulenausführung
Spuleninnendurchmesser 19 mm 12 VDC G12
Spulenklemmlänge 24 VDC G24
Nennspannung UN

Änderungs-Index (wird vom Werk eingesetzt)

KENNGRÖSSEN H (180 °C) BETRIEBSSICHERHEIT
100% ED Achtung: Wegen Überhitzungsgefahr darf die Magnetspule nur in
Isolierstoffklasse kombiniert mit Ankerrohr und Ventil Kombination mit einem Ankerrohr sowie mit einem Ventil in Betrieb
der Erregerwicklung -20...+50 °C
Relative Einschaltdauer Salzsprühtest nach genommen werden.
EN ISO 9227: ≥ 200 h
Umgebungstemperatur
Korrosionsschutz

V.E37/19x40 Nennleistung (W) 12 VDC 24 VDC
18 18
(Schaltfunktion) (W)
12,5 12,5
Grenzleistung (A)
1,00 0,52
(Proportionalfunktion) (Ω)
(–) 8 32
Grenzstrom (50 °C) (kg) 750 1500
0,17 0,17
(Proportionalfunktion)

Nennwiderstand
Anzahl Windungen
Magnetspulengewicht

V.E37/19x50 Nennleistung (W) 12 VDC 24 VDC
22 22
(Schaltfunktion) (W)
16 15
Grenzleistung (A)
1,20 0,63
(Proportionalfunktion) (Ω)
(–) 6,4 27,2
Grenzstrom (50 °C) (kg) 780 1560
0,2 0,2
(Proportionalfunktion)

Nennwiderstand
Anzahl Windungen
Magnetspulengewicht

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-168D 1/2
CH-3714 Frutigen Ausgabe 21 30
