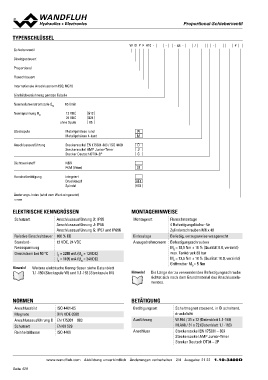

P. 428
PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
TYPENSCHLÜSSEL
W D P F A10 - - - 65 - / - #
Schieberventil W
M
Direktgesteuert D
J
Proportional G
D1
Flanschbauart HF1
HS1
Internationale Anschlussnorm ISO, NG10
Sinnbildbezeichnung gemäss Tabelle
Nennvolumenstromstufe QN 65 l/min G12
Nennspannung UN G24
12 VDC X5
24 VDC
ohne Spule
Steckspule Metallgehäuse rund
Metallgehäuse 4-kant
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04-2P
Dichtwerkstoff NBR
FKM (Viton)
Handnotbetätigung integriert
Druckknopf
Spindel
Änderungs-Index (wird vom Werk eingesetzt)
1.10-3400
ELEKTRISCHE KENNGRÖSSEN MONTAGEHINWEISE
Schutzart Anschlussausführung D: IP65 Montageart Flanschmontage
Anschlussausführung J: IP66 4 Befestigungslöcher für
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Einbaulage Zylinderschrauben M6 x 40
Standard- 100 % ED Anzugsdrehmoment
Nennspannung 12 VDC, 24 VDC Beliebig, vorzugsweise waagerecht
Grenzstrom bei 50 °C
IG = 2255 mA (UN = 12VDC) Befestigungsschrauben
IG = 1105 mA (UN = 24VDC) MD = 10,5 Nm ± 10 % (Qualität 8.8, verzinkt)
max. Tankdruck 80 bar
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt MD = 13,5 Nm ± 10 % (Qualität 10.9, verzinkt)
1.1-190 (Steckspule W) und 1.1-193 (Steckspule M) Griffmutter MD = 5 Nm
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
NORMEN BETÄTIGUNG
Anschlussbild ISO 4401-05 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Magnete DIN VDE 0580 druckdicht
Anschlussausführung D EN 175301 – 803 Ausführung
Schutzart EN 60 529 W.E64 / 31 x 72 (Datenblatt 1.1-190)
Reinheitsklasse ISO 4406 Anschluss M.A60 / 31 x 72 (Datenblatt 1.1-193)
Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 22 1.10-3400D
