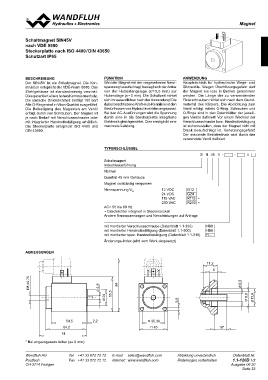

MMagagnneteet

Schaltmagnet SIN45V
nach VDE 0580
Steckerplatte nach ISO 4400 / DIN 43650
Schutzart IP65

bESchrEIbuNg fuNktION aNwENDuNg
Der SIN45V ist ein Schaltmagnet. Die Kon- Wird der Magnet mit der vorgesehenen Nenn- Hauptsächlich für hydraulische Wege- und
struktion entspricht der VDE-Norm 0580. Das spannung beaufschlagt, bewegt sich der Anker Sitzventile. Wegen Überhitzungsgefahr darf
Stahlgehäuse ist standardmässig verzinkt. von der Hubanfangslage (s = 5,5 mm) zur der Magnet nie lose in Betrieb genommen
Dies garantiert einen hohen Korrosionsschutz. Hubendlage (s = 0 mm). Die Schaltzeit richtet werden. Die Länge der zu verwendenden
Die statische Druckdichtheit beträgt 160 bar! sich im wesentlichen nach der Anwendung! Die Fixierschrauben richtet sich nach dem Grund-
Alle O-Ringe sind in Viton-Qualität ausgeführt. dabei beschriebene Kraft-Hub-Kennlinie ist den material des Körpers. Die Abdichtung zum
Die Befestigung des Magneten am Ventil Bedürfnissen von Hydraulikventilen angepasst. Ventil erfolgt mittels O-Ring. Schrauben und
erfolgt durch vier Schrauben. Der Magnet ist Bei den AC-Ausführungen wird die Spannung O-Ringe sind in den Datenblätter der jeweili-
je nach Bedarf mit Verschlussschraube oder durch eine in die Steckerplatte integrierte gen Ventile definiert! Vor einem Wechsel der
mit integrierter Handnotbetätigung erhältlich. Elektronik gleichgerichtet. Dies ermöglicht eine Verschlussschraube bzw. Handnotbetätigung
Die Steckerplatte entspricht ISO 4400 und maximale Leistung. ist sicherzustellen, dass der Magnet nicht mit
DIN 43650. Druck beaufschlagt ist. Verletzungsgefahr!
Der maximale Betriebsdruck wird durch das
verwendete Ventil definiert.

tyPENSchlüSSEl

SI N 45 V - - #

Schaltmagnet
Industrieausführung

Normal

Quadrat 45 mm Gehäuse

Magnet vollständig vergossen

Nennspannung UN 12 VDC G12
24 VDC G24

115 VAC R115 ∗

230 VAC R230 ∗

AC= 50 bis 60 Hz

∗ Gleichrichter integriert in Steckersockel

Andere Nennspannungen und Nennleistungen auf Anfrage

mit montierter Verschlussschraube (Datenblatt 1.1-300) HB0
mit montierter Handnotbetätigung (Datenblatt 1.1-300) HB6
mit montierter spez. Handnotbetätigung (Datenblatt 1.1-310) H...

Änderungs-Index (wird vom Werk eingesetzt)

abmESSuNgEN

11,2
6

M8 x0,75
4,9

26
55,5

84
5,5

6,5
9,8
13,6

54,5 2,2 35,36
64,2 45
74 10*

* Bei angezogenem Anker (s= 0 mm)

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.1-120D 1/2
CH-3714 Frutigen Ausgabe 06 20
