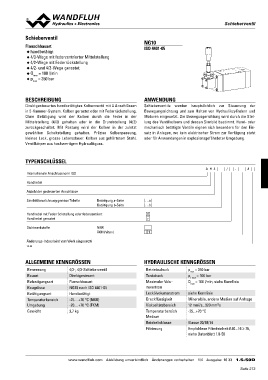

SScchhiieebbeerrvveennttiill

Schieberventil NG10

Flanschbauart ISO 4401-05
◆ handbetätigt
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
◆ 4/2- und 4/3-Wege gerastet
Qpmmaaxx = 100 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes handbetätigtes Kolbenventil mit 4 Anschlüssen Schieberventile werden hauptsächlich zur Steuerung der
in 5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Bewegungsrichtung und zum Halten von Hydraulikzylindern und
Ohne Betätigung wird der Kolben durch die Feder in der Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stel-
Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) lung des Ventilkolbens und dessen Sinnbild bestimmt. Hand- oder
zurückgeschaltet. Mit Rastung wird der Kolben in der zuletzt mechanisch betätigte Ventile eignen sich besonders für den Ein-
gewählten Schaltstellung gehalten. Präzise Kolbenpassung, satz in Anlagen, wo kein elektrischer Strom zur Verfügung steht
kleines Leck, grosse Lebensdauer. Kolben aus gehärtetem Stahl, oder für Anwendungen in explosionsgefährdeter Umgebung.
Ventilkörper aus hochwertigem Hydraulikguss.

TYPENSCHLÜSSEL

AH4 /- #

Internationale Anschlussnorm ISO

Handhebel

Anzahl der gesteuerten Anschlüsse

Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite …a
Betätigung b-Seite …b

Handhebel mit Federrückstellung oder federzentriert f
Handhebel gerastet r

Dichtwerkstoffe NBR D1
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

1.5-50

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 4/2-, 4/3-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Volu- Qmax = 100 l/min, siehe Kennlinie
Baugrösse NG10 nach ISO 4401-05 menstrom
Betätigungsart Handbetätigt Leckölvolumenstrom siehe Kennlinie
Temperaturbereich -25…+70 °C (NBR) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung -20…+70 °C (FKM) Viskositätsbereich 12 mm2/s...320 mm2/s
Gewicht 3,7 kg Temperaturbereich -25...+70 °C
Medium
Reinheitsklasse Klasse 20/18/14
Filtrierung Empfohlene Filterfeinheit ß10...16 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 16 33 1.5-50D
