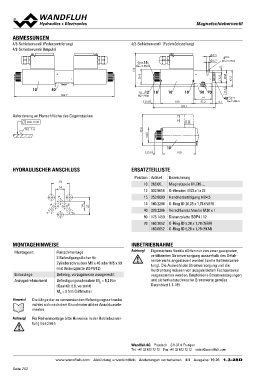

Page 202 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

ABMESSUNGEN 4/2-Schieberventil (Federrückstellung)

4/3-Schieberventil (Federzentrierung) 15

4/2-Schieberventil (Impuls) MD= 5.5Nm

9.5
5.2 MD= 5.2Nm

102 32 6
45 38

49.5

10 50 12 18 10 18 50 70 11.5

304.7 MD= 9Nm 100 54 40
189.1 57.2
Anforderung an Flanschfläche des Gegenstückes 23.8 8.1 MD= 50Nm

0.01/100 92.8
Ra 1.6 45

10

23.8 100

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

28 Position Artikel Bezeichnung
14 10 263.66.. Magnetspule M.Z45-...
12 032.9614 Griffmutter M22 x 1 x 22
P B 14 15 253.8000 Handnotbetätigung HB4,5
A T0 27 18 160.2204 O-Ring ID 20,35 x 1,78 (NBR)
T 40 239.2206 Verschlussschraube M20 x 1
50 173.1450 Distanzplatte BDP4 / 12
70 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)

MONTAGEHINWEISE INBETRIEBNAHME

Montageart Flanschmontage Achtung! Eigensichere Ventile dürfen nur von einer geeigneten,
3 Befestigungslöcher für zertifizierten Stromversorgung ausserhalb des Gefah-
Einbaulage Zylinderschrauben M5 x 40 oder M5 x 50 renbereichs angesteuert werden (siehe Betriebsanlei-
Anzugsdrehmoment (mit Distanzplatte BDP4/12) tung). Die Auswahl der Stromversorgung und die
Verdrahtung müssen von ausgebildetem Fachpersonal
Beliebig, vorzugsweise waagerecht vorgenommen werden. Empfohlene Stromversorgungen
und sicherheitstechnische Grenzwerte gemäss
Befestigungsschrauben MD = 5,2 Nm Datenblatt 1.1-185
(Qualität 8.8, verzinkt)
MD = 9 Nm Griffmutter

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 19 26 1.3-28D
