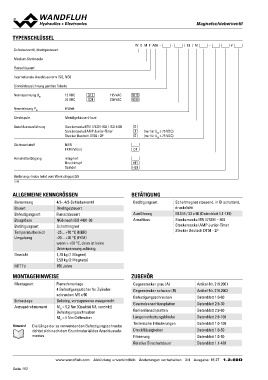

Page 162 - Softbound_Edition_19_de

MagneWtsDcMhiFeAb0e6rv-.e./nLt8il

TYPENSCHLÜSSEL

W D M F A06 - - / L8 / M - #

Schieberventil, direktgesteuert

Medium-Steckspule

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Nennleistung PN 8 Watt
Steckspule Metallgehäuse 4-kant

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P J (nur für UUNN ≤ 75 VDC)
G (nur für ≤ 75 VDC)

Dichtwerkstoff NBR
FKM (Viton)
D1

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Änderungs-Index (wird vom Werk eingesetzt)

1.2-60

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 4/2-, 4/3-Schieberventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart druckdicht
Befestigungsart Direktgesteuert Ausführung
Baugrösse Anschluss M.S45 / 23 x 50 (Datenblatt 1.1-181)
Betätigungsart Flanschbauart
Temperaturbereich Steckersockel EN 175301 – 803
Umgebung NG6 nach ISO 4401-03 Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P
Gewicht Schaltmagnet

MTTFd -25…+70 °C (NBR)
-20…+70 °C (FKM)
wenn > +50 °C, dann ist keine
Unterspannung zulässig

1,70 kg (1 Magnet)
2,50 kg (2 Magnete)

150 Jahre

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Gegenstecker grau (A) Artikel-Nr. 219.2001
4 Befestigungslöcher für Zylinder- Gegenstecker schwarz (B) Artikel-Nr. 219.2002
Einbaulage schrauben M5 x 50 Befestigungsschrauben Datenblatt 1.0-60
Anzugsdrehmoment Gewindeanschlussplatten Datenblatt 2.9-30
Beliebig, vorzugsweise waagerecht Reihenflanschplatten Datenblatt 2.9-60
Längenverkettungsblöcke Datenblatt 2.9-100
MD = 5,2 Nm (Qualität 8.8, verzinkt) Technische Erläuterungen Datenblatt 1.0-100
Befestigungsschrauben Druckflüssigkeiten Datenblatt 1.0-50
MD = 5 Nm Griffmutter Filtrierung Datenblatt 1.0-50
Relative Einschaltdauer Datenblatt 1.1-430
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 16 27 1.2-60D
