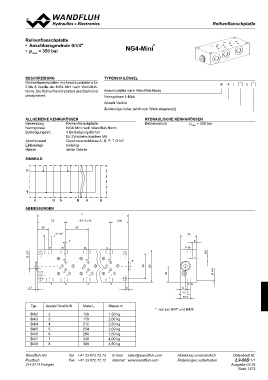

RReiehiehnefnlaflnasncshcphlpaltattetne

Reihenflanschplatte ®
• Anschlussgewinde G1/4"
• pmax = 350 bar nG4-mini

beschReibunG typenschlüssel B 4/ #
Reihenflanschplatten mit Anschlussbildern für
2 bis 8 Ventile der NG4-Mini nach Wandfluh- Anschlussbild nach Wandfluh-Norm
Norm. Die Reihenflanschplatten aus Stahl sind Nenngrösse 4-Mini
phosphatiert. Anzahl Ventile
Änderungs-Index (wird vom Werk eingesetzt)

AllGemeine kennGRössen hydRAulische kennGRössen

Benennung Reihenflanschplatte Betriebsdruck pmax = 350 bar

Nenngrösse NG4-Mini nach Wandfluh-Norm

Befestigungsart 4 Befestigungslöcher

für Zylinderschrauben M6

Anschlussart Gewindeanschlüsse A, B, P, T G1/4"

Einbaulage beliebig

Masse siehe Tabelle

sinnbild

P

T

A BA BA B

AbmessunGen L B (33)
(N-1) x 42
53

20 42
G 1/4“
30
3 9

PB B PB

G 1/8“ *
P
AB
T
P
AB
T
P
AB
T
48
60
30

M5
Ø 6.5

TA A A TA
4.2 6 9
13
Typ Anzahl Ventile N Mass L Masse m 18.5

B4/2 2 128 1,50 kg * nur bei B4/7 und B4/8
B4/3 3 170 2,00 kg
B4/4 4 212 2,50 kg
B4/5 5 254 3,00 kg
B4/6 6 296 3,50 kg
B4/7 7 338 4,00 kg
B4/8 8 380 4,50 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.9-50D 1/1
CH-3714 Frutigen Ausgabe 03 26

Seite 1373
