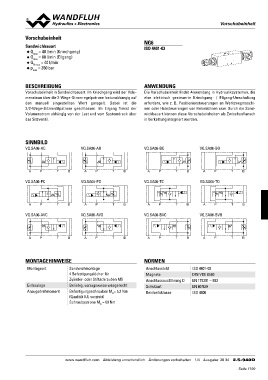

VVoorrsscchhuubbeeiinnhheeiitt
Vorschubeinheit NG6
Sandwichbauart ISO 4401-03
pQQQmNmmaaamxxxa===x =348500400ll//bmml/amiirnnin((KEirligeacnhgg)ang)
◆
◆
◆
◆
BESCHREIBUNG ANWENDUNG
Vorschubeinheit in Sandwichbauart. Im Kriechgang wird der Volu- Die Vorschubeinheit findet Anwendung in Hydrauliksystemen, die
menstrom über die 2-Wege-Stromregelpatrone lastunabhängig auf eine elektrisch gesteuerte Kriechgang- / Eilgang-Umschaltung
den manuell eingestellten Wert geregelt. Dabei ist die erfordern, wie z. B. Positioniersteuerungen an Werkzeugmaschi-
2/2-Wege-Sitzventilpatrone geschlossen. Im Eilgang fliesst der nen oder Hubsteuerungen von Hebebühnen usw. Durch die Sand-
Volumenstrom abhängig von der Last und vom Systemdruck über wichbauart können diese Vorschubeinheiten als Zwischenflansch
das Sitzventil. in Verkettung integriert werden.
SINNBILD VQ.SA06-AO VQ.SA06-BC VQ.SA06-BO
VQ.SA06-AC
AP TB AP TB AP TB AP TB
VQ.SA06-PC VQ.SA06-PO VQ.SA06-TC VQ.SA06-TO
AP TB AP TB AP TB AP TB
VQ.SA06-AVC VQ.SA06-AVO VQ.SA06-BVC VQ.SA06-BVO
AP TB AP TB AP TB AP TB
MONTAGEHINWEISE NORMEN
Montageart Sandwichmontage Anschlussbild ISO 4401-03
4 Befestigungslöcher für Magnete DIN VDE 0580
Einbaulage Zylinder- oder Stiftschrauben M5 Anschlussausführung D EN 175301 – 803
Anzugsdrehmoment Schutzart EN 60 529
Beliebig, vorzugsweise waagerecht Reinheitsklasse ISO 4406
Befestigungsschrauben MD= 5,2 Nm
(Qualität 8.8, verzinkt)
Schraubpatrone MD = 60 Nm
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 20 34 2.5-940D
